那些你不知道的吸波材料小知识来啦!

现在的吸波材料全是很多,有不一样的类型、使用的范围和使用效果都会有一些差异,那我们今天就来彻底的了解一下吸波材料吧!



         吸波材料是什么

1、吸波材料介绍

1.1随着现代科学技术的发展,电磁波辐射对环境的影响日益增大。在机场,飞机航班因电磁波干扰无法起飞而误点;在医院,移动电话常会干扰各种电子诊疗仪器的正常工作。因此,治理电磁污染,寻找一种能抵挡并削弱电磁波辐射的材料——吸波材料,已成为材料科学的一大课题。

1.2电磁辐射通过热效应、非热效应、累积效应对人体造成直接和间接的伤害。研究证实,铁氧体吸波材料性能最佳,它具有吸收频段高、吸收率高、匹配厚度薄等特点。将这种材料应用于电子设备中可吸收泄露的电磁辐射,能达到消除电磁干扰的目的。根据电磁波在介质中从低磁导向高磁导方向传播的规律,利用高磁导率铁氧体引导电磁波,通过共振,大量吸收电磁波的辐射能量,再通过耦合把电磁波的能量转变成热能。

吸波材料有哪些
一 、吸波材料可以选择尖劈形吸波材料、单层平板形、双层或多层平板形、涂层形等等材料。

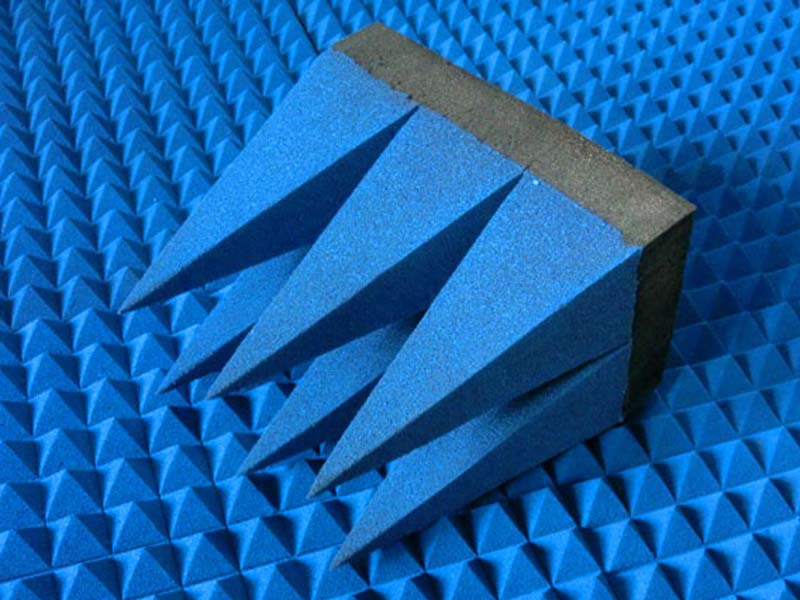

1、尖劈形

微波暗室采用的吸收体常做成尖劈形(金子塔形状),主要由聚氨酯泡沫型、无纺布难燃型、硅酸盐板金属膜组装型等。随着频率的降低(波长增长),吸收体长度也大大增加,普通尖劈形吸收体有近似关系式L/λ≈1,所以在100MHz时,尖劈长度达3000mm,不但在工艺上难以实现,而且微波暗室有效可用空间也大为减少。

2、单层平板形

国外最早研制成的吸收体就是单层平板形,后来制成的吸收体都是直接贴在金属屏蔽层上,其厚度薄、重量轻,但工作频率范围较窄。

3、双层或多层平板形

这种吸收体可在很宽的工作频率范围内工作,且可制成任意形状。如日本NEC公司将铁氧体和金属短纤维均匀分散在合适的有机高分子树脂中制成复合材料,工作频带可拓宽40%~50%。其缺点是厚度大、工艺复杂、成本较高。

4、涂层形

在飞行器表面只能用涂层型吸收材料,为展宽频率带,一般都采用复合材料的涂层。如锂镉铁氧体涂层厚度为2.5mm~5mm时,在厘米波段,可衰减8.5dB;尖晶石铁氧体涂层厚度为2.5mm时,在9GHz可衰减24dB;铁氧体加氯丁橡胶涂层厚度为1.7mm~2.5mm时,在5GHz~10GHz衰减达30dB左右。

5、结构形

将吸收材料掺入工程塑料使其既具有吸收特性,又具有载荷能力,这是吸收材料发展的一个方向。

二 、按照吸波材料的损耗机制大致可以分为以下几类:

其一,电阻型损耗,此类吸收机制和材料的导电率有关的电阻性损耗,即导电率越大,载流子引起的宏观电流(包括电场变化引起的电流以及磁场变化引起的涡流)越大,从而有利于电磁能转化成为热能。

其二,电介质损耗,它是一类和电极有关的介质损耗吸收机制,即通过介质反复极化产生的“摩擦”作用将电磁能转化成热能耗散掉。电介质极化过程包括:电子云位移极化,极性介质电矩转向极化,电铁体电畴转向极化以及壁位移等。
其三,磁损耗,此类吸收机制是一类和铁磁性介质的动态磁化过程有关的磁损耗,此类损耗可以细化为:磁滞损耗,旋磁涡流、阻尼损耗以及磁后效效应等,其主要来源是和磁滞机制相似的磁畴转向、磁畴壁位移以及磁畴自然共振等。此外,最新的纳米材料微波损耗机制是目前吸波材料分析的一大热点。


如今,为进一步提高吸收材料的性能,国外还发展了几种形状组合的复杂型吸收体。如日本采用该类吸收体制成的微波暗室,其性能为:136MHz,25dB;300MHz,30dB;500MHz,40dB;1GHz~40GHz,45dB。


         以上就是我们吸波材料的小知识啦!看完之后你又了解了多少呢?关于更多吸波材料和屏蔽箱的小知识可以登录合一测试官网。
